光觸媒催化反應處理氣相有機污染物之研究

       一、介紹
      目前都市化程度及經濟發展不斷提高，人類對環境質量的要求日益殷切，在 環境污染種類中的揮發性有機物（Volatile Organic Compounds， VOC）空氣污染的管 制逐漸受到重視。 揮發性有機物一般是指在標準狀態下（20℃， 760mmHg）其蒸汽壓 大于0.1 mmHg以上之有機化學物質。 因其極易揮發之特性而普遍存在于環境之 中，其污染來源多來自于石化工業、交通工具排氣、燃料及溶劑的使用，如半導體 及光電產業、電腦零件及電路板制造業、PU皮革廠、黏性膠帶廠、煉油廠、印刷 業、干洗業、食品工業及木材加工業等，且因其具有滲透、脂溶、揮發等特性，會 經由接觸、呼吸等途徑，影響人類之呼吸道、肺臟、神經系統、腎臟、肝臟、造血 系統及消化系統等。 例如，酮類會造成神經的毒害，醇類會刺激呼吸道黏膜，芳香 族化合物更是致癌物質，而這些揮發性有機物存在于大氣中，可能會經由光化學反 應，導致更具毒性之光化學煙霧等二次污染物的生成。 由于揮發性有機物在工業上 的應用十分廣泛，且作為溶劑的使用量甚大，使其于空氣中的排放控制相當不易進 行。 一般處理含揮發性有機物廢氣的方法包括物理化學、生物法，這些方法均是 將VOC由一相轉換至另一相或利用大量能量將其破壞。 近年來已有許多學者致力 于使用高級氧化程序（AOP）中的紫外線/光觸媒程序，此方法是利用高能量的紫外線 將光觸媒激發形成具高氧化能力之中間產物（如氫氧自由基等）來攻擊污染物，使得 分解速率顯著地加快，在適當?shù)牟僮鳁l件下，更可將VOC分解并氧化成更終產物 （二氧化碳及水）。 紫外線/光觸媒程序中常用的光觸媒包括金屬氧化物及硫化物半導 體，如 ZnO、WO3、CdS 及 TiO2 等。 因 TiO2 具有光活性強、穩定性佳、便宜、不 易腐蝕、無毒性及可吸收紫外光，而被認為光觸媒的標竿。 當利用光觸媒催化程序處理揮發性有機物時，由于反應行為主要發生于氣-固 相界面，光觸媒表面的特性扮演著相當重要的角色，而且光能的傳遞也是反應進行 的必要條件。 因此，光反應器的構造對于反應效能的影響并不亞于反應條件的變 化。 有效的反應器設計可以提高反應物的質傳效果并且降低光能的損耗，進而提升光催化反應的整體效率。 在傳統的光反應器設計上，對于光觸媒受光表面積以及光 能利用率的探討上一直處于難以同時提升的窘境，其主要原因乃受限于光反應器的 幾何構造與光利用原理，而紫外線光能量通常是光催化氧化系統中，操作成本較大 的項目，為了能有效提升光能利用率并降低操作成本，本研究藉由嘗試不同的反應 器材料、光觸媒改質及光纖反應器，探討光觸媒程序處理氣相有機污染物之影響。

二、研究方法與設備

2.1 實驗裝置

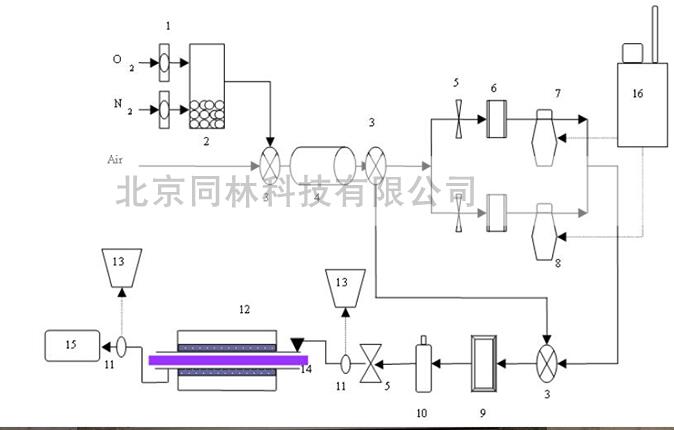

實驗裝置主要由流動式環狀光反應器、UV 燈管、可變電壓器、穩壓器、循環 式恒溫水槽、有機物氣體供應單元、濕度氣體供應單元、二氧化碳分析檢測裝置及 流量監控設備組合而成，如圖1所示

1.流量計 2.氣體混合器 3.過濾干燥單元 4.流量控制器 5.閥 6.VOC 揮發瓶 7.H2O 揮發瓶 8.質量流量計 9.溫濕度 10.取樣口 11.反應器 12.GC/FID 13.紫外光光源 14.恒溫水槽

2.2 實驗步驟

 1.光觸媒制備

所采用之反應器為連續式環狀固定床光反應器，在反應器中光觸媒的批復 固定皆以含浸法形成一層薄膜于反應器表面上，以下分別就光觸媒的制備及批復步驟進行說明。 TiO2 （1）取 0.7 升超純水置入 2 升 Pyrex 玻璃燒杯內。

（1）將 200g 的 Degussa P-25 緩緩加到燒杯中，期間以磁石攪拌器攪拌。

（2）秤取 0.02g 的分散劑（二辛機磺酸鈉，dioctyl sulfossuccinate）以熱水加速溶解， 待分散劑溶解后，將溶液加到 TiO2 懸浮液中，并加超純水直到溶液總重為 1000g（此時需將磁石攪拌器關掉）。

 （3）將配置好的 TiO2 懸浮液以超音波震蕩裝置連續震蕩 24 小時，以利光觸媒及分 散劑在水中能均勻分布。

（4）以等速方式將石英管浸入 TiO2 懸浮液中，在停留約 1 分鐘之后，等速將石英 管抽離液面，并在空氣中自然風干。

（5）重復步驟 6 直到達要求的批覆厚度。

（6）量秤批復前后石英管重量，并將差異值除以觸媒有效批復面積（216.8cm2 ），所 得之值即為有效觸媒批復量（mg/cm2 )。

Pt/TiO2 （1）將 160g 的 Degussa P-25 與 0.5 升的超純水加到 Pyrex 制玻璃容器中，并以氮 氣將溶液中的溶氧趕出，期間以磁石攪拌器攪拌。

（2）秤取 0.16g 的 H2PtCl6.6H2O 并加到 20ml 的甲醇中，待溶解后將此溶液加到 配置好的 TiO2 懸浮液中。

（3）在持續曝氮氣約 2 小時后，以光強度 1.33mW/cm2 紫外光照射 8 小時。

（4）秤取 0.016g 的分散劑，以熱水溶解之后，加到 Pt/TiO2 溶液中，并加超純水使 溶液總重達 800g。

（5）依照 TiO2 制備過程中步驟（3）至步驟（6）進行。

 2.實驗所進行之步驟

（1）光強度測定實驗 利用可變電壓器調整輸出之伏特值，并以光輻射矯正光強度計 （radiometer/photometer corrector）量測在不同伏特值下石英管表面之光強度。
（2）反應物穩定實驗 將含揮發性有機物調整到所需濃度，并通入反應器中，待反應物在反應 器中達吸附平衡后，在固定時間間隔分別在出入口處之取樣口抽取 1ml 氣體， 并直接注入氣體層析儀中分析出入口濃度是否有變化。

 （3）紫外線直接光解實驗 此實驗是先將含揮發性有機物氣體通入不含光觸媒的反應器中，待出入 口濃度達穩定后，打開紫外光燈電源，分別在在固定時間間隔下自取樣口取 1ml 氣體以氣體層析儀分析之，并同時記錄 NDIR 之 mV 值。

（4）光觸媒活性持續實驗 此實驗是先將含揮發性有機物氣體通入反應器中，且光觸媒已事先固定 于石英管表面上，以氣密針自連接于光反應器之取樣口取 1ml 氣體，直接注 入氣體層析儀中分析，待氣體濃度穩定平衡后，于出口處每隔15min取樣1 次，共取六次，之后，打開紫外光燈源，待反應平衡后，于出口取樣口處每 隔 15min 取樣 1 次，共取 6 次，重復以上步驟 3 次，同時并記錄 NDIR 之 mV 值。
3.連續式紫外線/光觸媒氧化程序處理氣相氣體
（1）將制備好的光觸媒披覆于石英管表面上，并將石英管固定于反應器中央。

（2）以干凈空氣通入反應器內，以測漏液檢測各閥件接口及反應器接縫處及進出 口閥有無漏氣。
（3）打開溫度控制系統、氣體層析儀與 NDIR 分析儀，等待儀器系統達平衡。

（4）打開紫外燈光源，先將在光觸媒制備過程中所吸附的有機物分解，并以氣密 針自出口取樣口取1ml，氣體直接注入氣體層析儀，確定反應器內無有機氣體 殘余且有機污染物背景值為零。

（5）改變通入氣體為含揮發性有機污染物，并于反應開始前將反應器溫度控制在 37°C，壓力維持在常壓，而濕度則調整固定到要求的條件下。
（6）在反應前，先進行 3 次取樣分析，以氣密針每次取出 1ml 的反應氣體，偵測 反應物的初始濃度并計算其平均值。 而反應前的CO2背景值則以NDIR進行 分析，并同時記錄其初始 mV 值。
（7）打開紫外燈光源，約45分鐘后以氣密針自取樣口取1ml的氣體，注入氣體層 析儀分析反應氣體之濃度并取平均值，判斷反應是否達平衡。 而反應物的礦 化情形，則可藉由NDIR偵測CO2的濃度，將NDIR輸出的mV值加以比對并 換算成礦化程度。

（8）待反應完成后，通入不含揮發性有機物的高濕度氣體，以清除吸附于觸媒表 面的有機物質。

（9）改變反應條件，重復步驟（4）至步驟（8）。

 4.光纖反應器

本實驗裝置主要由式柱狀光纖反應器、UV 燈光源、水濾鏡、可變電壓器、 穩壓器、溫度控制器、有機物氣體供應單元、濕度氣體供應單元、臭氧發生器、 二氧化碳分析檢測裝置及流量監控設備組合而成。 連續式光纖反應系統之反應 步驟與上述實驗步驟類似，反應器特色如下： 此一反應器為連續柱狀反應器，乃是作為連續式流動光纖反應器之操作參 數與更適化操作條件分析之用，并可作為光纖反應器尺寸放大時之參考依據。 反應器構造簡單，反應物可滯留時間短，但仍以加熱帶來保持反應系統之恒定 溫度。 本光反應器內僅置入單一光纖作為光線傳輸媒介及光觸媒固定之基材。

（1）光纖束基材：已剝除披覆層之石英光纖，數量為 1 支，直徑 1.0mm，長度 20cm。 光纖束以含浸法方式披覆P-25 TiO2光觸媒懸浮溶液。

（2）反應器：Pyrex 材質之圓形細管，內徑0.4公分，反應器全長20.0公分，扣除 光纖占用空間之體積約為 2.356 立方公分。 反應器兩端為Teflon材質，可作為 反應物進出料之用，其中進料端另行鉆孔以固定光纖，并作為紫外光源進入 光纖之入射口。 此外，在進入反應器前及反應器出口另行裝置取樣閥口，供 氣密針抽取樣品分析之用。

五、結論
綜合本研究所有實驗結果可得到以下的結論：

 1.在紫外線/二氧化鈦程序中，使用金屬作為光觸媒載體，進行氣相中苯光催化分 解比玻璃作為載體時有較差之效果，且在高光強度下，分解能力差別越明顯。 推測原因為金屬載體與二氧化鈦界面受光激發后過多電子反方向流入二氧化鈦 內部，造成電子-電洞分離效率降低，抑制光觸媒氧化能力。

 2.以 UV/Pt-TiO2程序處理氣相有機物氣體，因電子往 Pt 方向流動，降低電子-電洞 重組機率，去除率及礦化率皆比 UV/TiO2處理程序高。 同時 Pt/TiO2光觸媒的能 帶間隙縮小，促使光觸媒吸收較低能量的光（光吸收波長的范圍提高），增加可見 光的利用率。

3.以 UV/TiO2程序在連續式光纖反應器中進行氣相苯的光催化分解研究時，處理 效率主要受 UV 光強度、氣相有機物進料濃度、光觸媒披覆厚度、光纖長度等因 素的影響。 從實驗結果得知，氣相苯的分解與中間產物的礦化效果主要受照射 光強度以及反應物滯留時間的影響。 而當 TiO2光觸媒披覆厚度介于16.8~23.5μm 時有更佳的苯分解與礦化效率，推測是TiO2披覆層之光穿透深度與氣相苯質傳 深度有更大之重疊效果。 此外，從苯分解與中間產物的礦化比例發現，苯分子 受光催化分解后，多數的中間產物會快速礦化成水及CO2，其原因可能與中間 產物的吸附競爭性及受氫氧自由基攻擊的選擇性有關。 但在低光強度、滯留時 間較短或反應濕度過大及缺乏的條件下，相較于氣相苯分解的轉化率，中間產 物的礦化效果會明顯變差。

 4. 在 UV/TiO2 程序處理氣相苯的中間產物鑒定與反應路徑的推導，分別以 FTIR/ATR 與 GC/MS 鑒定光纖表面 TiO2光觸媒層所吸附的中間產物及光反應器 內的氣相有機副產物。 此外，亦針對不同光纖長度位置及不同反應時間下中間 產物生成情形進行比較。 在靠近 UV 光源的區域，光觸媒表面因吸收光強度充 足，對附著之有機物具較強的氧化力，故不易殘留有機中間產物，但遠離光源 的位置則有較高的反應物濃度累積。

此外，在光催化反應的初期，氣相中間產 物以環狀結構的酚為主，隨反應的進行逐漸以斷環的方式產生小分子之有機 酸、醇、醛及其他雙鍵或三鍵直鏈狀化合物，而反應更后則出現CO、CO2與水 分子等更終礦化產物。

有關本研究后續的相關研究建議包括以下幾點：

1.光觸媒的選用對于反應效率有很大的影響，因此可利用不同光觸媒制備方法， 藉此控制光觸媒晶型結構組成、粒子大小及批復特性，進一步?jīng)Q定觸媒更佳制 備方法及種類。

2.由于本實驗并未探討觸媒批復量及添加金屬劑量對于反應進行之影響，因此建 議后續能將此2種效應作詳細探討，以找出更佳操作條件。

3.對于光觸媒改質方面，由于本實驗所使用的添加物為較為昂貴的鉑鹽，因此建 議后續實驗?zāi)芏鄧L試其他成本較低的物質（例如銅、鉛、鋅等），以符合在經濟層 面上的考量。

4.在實際的應用上，有機揮發物多以混合物的型態出現，建議未來可探討以其他 有機揮發物作為目標反應物之 UV/TiO2反應程序，亦可嘗試以混合有機物系統， 進行光纖反應器處理效果的評估，以及比較與單成分反應系統在處理效率以及 中間產物分布上的差異。

5.未來實廠放大及商業化的可行性考量，光纖反應系統在設置成本及操作成本上的降 低為未來發展的主要致力方向。 建議后續研究中可以較廉價且易于施工的塑料光纖 作為光觸媒披覆及光傳送基材，發展適用之光觸媒披覆技術。 同時，為了降低 UV 光源的成本，建議可采用太陽能作為未來光觸媒的照射光源，并配合已發展成熟之 太陽能發電集光系統，充分利用永續能源，降低額外的能源損耗。

6.鑒于 UV 光能在太陽光頻譜中只占總能量的4%以下，若要充分利用太陽能于光 纖反應系統，除了提高光搜集系統的聚光效率外，建議可朝觸媒改質的方向著 手探討，嘗試設計能吸收不同波長之光觸媒，提高對太陽光能的利用比例。 而 光觸媒改質的方向則可依混合光觸媒種類或布植不同元素成分于 TiO2光觸媒表 面，期以改變電子-電洞對的產生及分離效率。

7.光纖反應器的發展概念主要以光能的充分利用為前提，并嘗試以通訊應用領域 控制光能傳送的技術進行光反應的操作。 而未來可根據光纖反應器的特性，進 一步將其應用至其他領域，如高分子反應，疾病醫療，生化技術及量測技術等 等。
