兩種高級氧化技術對不同鹽分廢水效果試驗研究

摘 要: 本文以浙能新天煤化工廢水零排放系統為例，通過現場實際廢水中試，對不同鹽分廢水進行兩種高級氧化的平行實驗，結合催化反應機制對結果進行了討論，文章指出應根據處理廢水的鹽分選擇高級氧化技術，低含鹽處理段可以采用以羥基自由基為主的臭氧高級氧化，催化劑可以選擇鋁基和碳基，采用碳基催化劑對有機物的去除效率較高；高鹽廢水采用非自由基為主的過硫酸鹽高級氧化和碳基催化劑，可以使有機物的去除效率更高，實驗結果為廢水高級氧化系統設計提供參考。

介紹

煤化工產業大多地處煤炭產地，生態環境脆弱，因此目前國內煤化工項目在環評和可研階段就被要求廢水處理實現“零液體排放”（ZLD），為此，需采用多級膜濃縮，雜質和有機污染物會隨之濃縮，每段膜濃縮的進水鹽份、有機物種類等水質指標的差異很大，要采用高級氧化高效降解有機物，需要針對水質特點選擇不同種類高級氧化技術和工藝，本文以浙能新天煤化工廢水零排放系統為例，詳細闡述了不同鹽分的工藝段分別采用兩種高級氧化處理方法和催化劑所開展的一系列的現場中試結果和討論，意在為類似工程設計提供參考。

煤化工廢水中有機物種類繁多，有苯系化合物、酮類、酰胺類、醚類、酯類、酸、胺類等，大部分有機物的分子量都很大，無法透過細胞膜被細菌直接利用，微生物難以降解，所以首先煤化工廢水進行酚氨回收，此時出水仍含有大量的芳烴（多環芳烴）、酚類、胺類有機物，再將廢水進行生化預處理，常規的生化預處理包括水解酸化，以及厭氧好氧生化處理，易生化降解的有機物已經在此工藝段被微生物降解。

原水先進行水解酸化，目的將這些大分子的非溶解性有機物在微生物胞外自由酶和其他細胞外壁的固定酶（水解酶）的催化下，將大分子難生物降解轉化為易生物降解的小分子，并使部分環狀有機物開環［1］

，而酸化是將上述小分子的有機物在酸化菌的細胞內轉化為更為簡單的有機物分泌到細胞外。然后這些小分子量的酯類、酮類、胺類短鏈有機物經過一級生化，即水解酸化+厭氧好氧處理后得到微生物利用，煤化工廢水有機物經過一級生化后，COD從 3 000～6 000 mg/L降低到了300～1 000 mg/L，此時廢水鹽分不太高，電導在 3 000～4 000 μS/cm，水中剩余的有機物基本是芳香族為代表的多環芳烴及其他長鏈有機化合物、有機氯化物、長鏈飽和烷烴等相對分子量大的有機物，這類有機物的廢水可以采取培養特種微生物等形式對其進行單獨處理，但培養耗時長，穩定性和處理效率都難以保證；而采用高級氧化技術進行有機物的降解和改性，不僅高效，且穩定易于控制，可使廢水部分COD轉化為BOD5，提高其可生化性后再進行二級生物處理，也可以直接礦化［2］。生化處理及深度處理后的水進入膜系統濃縮后電導率升高到18 000～25 000 μS/cm，COD雖然表現值不高，只有350～450 mg/L，但是組成成分都是較難降解的低分子有機酸、酯類、飽和鹵代烴等。本文重點闡述了一級生化后的廢水進行深度處理段的高級氧化處理和后續濃縮段高級氧化現場中試的效果比較以及工藝選擇。

工業廢水零排放系統的設計基本遵循：生化預處理+膜濃縮+蒸發結晶的總體設計技術路線，膜濃縮是廢水減量過程中重要環節，以下是浙能新天煤化工廢水零排放系統示意簡圖，總工藝技術路線為：系統1（S1）生化預處理的功能是將煤化工廢水中的可生化性的有機物得到降解，而S1的深度處理部分則將可生化性差的大分子有機物進行改性，并經過改性和部分礦化后，可以再次生化或者直接出水進入系統2（S2）。S1的深度處理段中采用臭氧催化氧化處理作為難降解有機物的高效降解，然后進行再次生化處理。S2主要功能是將 S1出水進行初次膜濃縮， S2 濃排水（ROC）有機物 COD 再次被濃縮上升，在進入系統3（S3）的高倍膜濃縮段時，需要再次進行高級氧化進行有機物的降解，才能保證高倍濃縮膜的安全運行。零排放系統的 S1、S2、S3 運行的水質中鹽分差異很大，其中的有機物組分也有所不同，為了保證高級氧化的處理效果，本項目對此系統的不同環節采用不同的高級氧化方法、不同催化劑進行了實驗和比較。

實驗部分

 實驗儀器和裝置

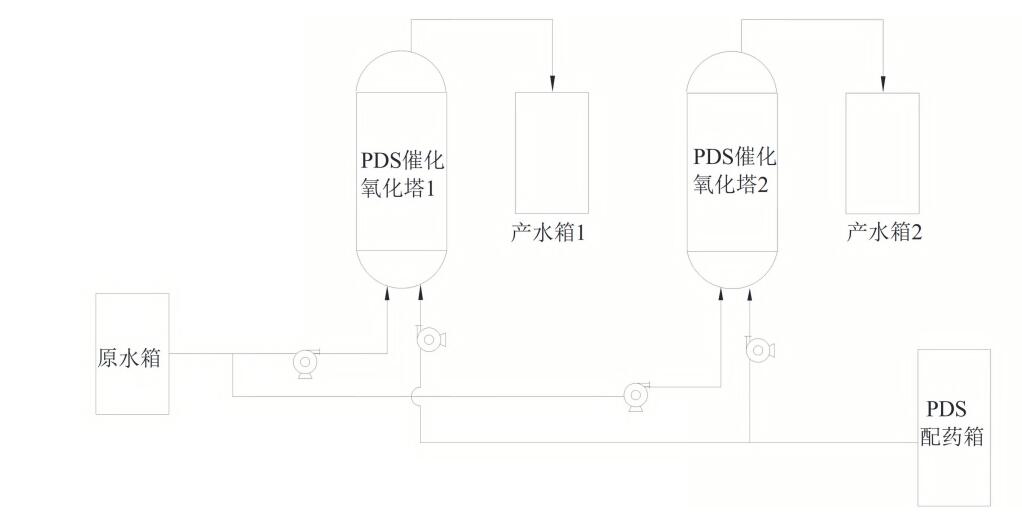

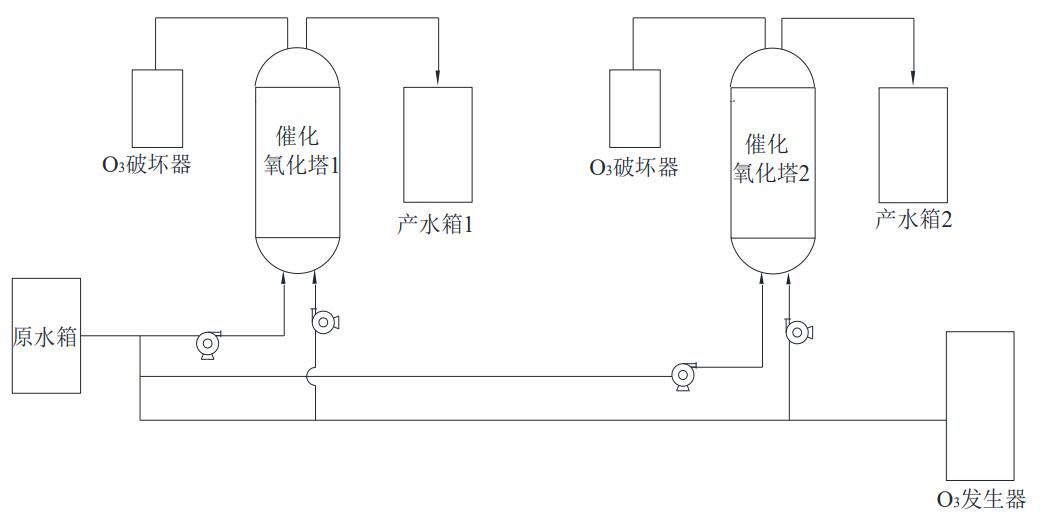

實驗采用現場中試的連續運行方式進行，實驗用水分別為煤化工廢水處理系統實際的 S1 產水和S2 濃排水，現場中試實驗系統示意見圖 1 和圖 2。圖1為臭氧催化氧化中試系統示意圖，圖2為過硫酸鹽（PDS）高級氧化示意圖。催化劑填料選用了市售碳基和鋁基催化劑，水力停留 HRT 時間控制在 0～1.6 m3

/h可調，每組實驗分兩個催化反應塔進行平行試驗，采用每套很大出力1.6 t/h，流量可調；臭氧發生器采用純氧氧源，臭氧的濃度 110～120 mg/L，很大O3產量8 m3

/h。

 實驗內容和方法

中試實驗分組和工況

中試采用了雙平行高級氧化塔，分別開展了兩組不同高級氧化方法的試驗：一組實驗采用不同鹽分廢水進行的平行臭氧催化氧化（鋁基和碳基）；另一組是對高鹽廢水采用過硫酸鹽高級氧化實驗。

1）第一組實驗：采用不同鹽分廢水（低鹽和高鹽）同步進行臭氧催化氧化中試。本工況包含了三個工況的試驗，工況一分別采用鋁基和碳基催化劑進水為S1的低鹽廢水進行對比實驗；工況二是兩個塔采用鋁基催化劑，進水分別S1產水和S2（ROC）的高鹽濃水進行對比實驗。工況三是兩個塔采用碳基催化劑，進水分別 S1 產水和 S2（反滲透濃水 ROC）的高鹽濃水進行對比實驗。每個工況維持連續運行 6 h。通過改變臭氧發生器的O3發生量和進水流量，控制不同的 O3/水比和 HRT，考查不同因素對COD 去除率變化的影響，一路廢水為 S1出水，電導在2 000～3 000 μS/cm；另一路是廢水S2高濃縮廢水ROC，電導在15 000～25 000 μS /cm。比較兩類臭氧催化劑對高、低鹽分的廢水的COD去除效果，以及臭氧催化氧化工藝控制參數對處理效果的影響。

2）第二組實驗：高鹽廢水（ROC）過硫酸鹽高級氧化試驗。本工況兩個反應塔分別裝有鋁基和碳基催化劑，進水為S2（ROC）的高鹽濃水進行實驗，連續運行 6小時，每小時取樣分析。在 HRT保持 1.33 h，過硫酸鉀PDS加入量為10 g/L。比較兩類高級氧化催化劑對高鹽廢水（ROC）的有機物降解效果，以及工藝控制參數對處理效果的影響。同時也對臭氧催化氧化和過硫酸鹽高級氧化在處理 ROC的 COD去除效果和反應機制上進行了分析和比較。 中試現場檢測方法

現場檢測方法：廢水電導采用中試現場安裝的在線電導表檢測；出水COD采用哈希的便攜式分光光度計、消解儀和 COD 快速檢測試劑包檢測；廢水處 理 前 后 的 總 有 機 碳（TOC）測 試 采 用 蘇 伊 士Sievers InnovOx ES Laboratory TOC Analyzer ；臭氧濃度為臭氧發生器上的在線臭氧濃度儀；還有臭氧催化氧化塔的在線流量表。為確保試驗數據的真實和代表性，每一個實驗工況，穩定維持6 h開展試驗，獲得至少六組測試數據取平均后作為每個工況的實驗結果，然后對同一工況的六組測試結果算取平均值作為該工況的測試結果。

 結　論

1）在煤化工廢水“零排放系統”一級生化后的深度處理段，廢水的鹽分較低，電導率小于15 000 μS/cm，應設計選用臭氧催化氧化工藝去除有機物，鋁基金屬氧化物催化劑或者碳基催化劑均可以發揮作用，但碳基催化劑因具有更大的比表面積能更好的吸附有機物，性能表現更佳，而鋁基催化劑的優勢在于強度更好，盡管脫除效率低于碳基催化劑。

2）在煤化工廢水“零排放系統”的廢水高倍濃縮處理段，因廢水鹽分增高，電導大于 15 000 μS/cm時，為 了 避 免 陰 離 子 效 應，設 計 選 用 碳 基 催 化 劑+PDS/PMS 高級氧化處理工藝，可以顯著提升高鹽廢水中有機物的去除率，并保持長周期的穩定運行。

作者簡介：劉春紅（1965－），女，正高級工程師，研究方向?yàn)槟茉椿ず铜h(huán)保工業廢水高級氧化與資源化；

劉春紅1，2，3，王 毅4，孫偉鋼5，鄒海旭4，李海勝4，徐顏軍1，2，3

（1.浙江省白馬湖實驗室有限公司，浙江 杭州 310000；

2.浙江浙能技術研究院有限公司，浙江 杭州 310012；

3.工業新水源技術浙江省工程研究中心，浙江 杭州 310012；

4.伊犁新天煤化工有限責任公司，新疆 伊寧 835000；

5.浙江浙能嘉華發電有限公司，浙江 嘉興 314201
